Der E-Gitarren-Aufbau entscheidet nicht nur darüber, wie das Instrument aussieht, sondern vor allem, wie es sich spielt, stimmt und im Mix durchsetzt. In diesem Artikel zeige ich, wie die wichtigsten Bauteile zusammenspielen, welche Werkzeuge ich für ein sauberes Setup bereitlege und in welcher Reihenfolge ich eine Gitarre einstelle. Am Ende weißt du auch, welche Probleme du selbst lösen kannst und wann ein Gang zum Gitarrenbauer sinnvoller ist.
Die wichtigsten Punkte in Kürze
- Der Klang beginnt beim Zusammenspiel von Hals, Sattel, Brücke, Saiten und Pickups, nicht erst am Verstärker.
- Ich arbeite immer in derselben Reihenfolge: erst Halskrümmung, dann Saitenlage, dann Oktavreinheit, zuletzt Pickup-Höhe.
- Ein neuer Saitensatz oder ein anderes Tuning verändert die Geometrie der Gitarre oft deutlich.
- Bei Tremolo-Systemen ist das Gleichgewicht zwischen Saitenzug und Federn ein zentraler Punkt.
- Viele Probleme, die wie ein Setup-Fehler wirken, kommen in Wahrheit vom Sattel, von den Bünden oder von der Elektronik.
Wie eine E-Gitarre aufgebaut ist und warum jedes Teil mitspielt
Wenn ich eine E-Gitarre beurteile, schaue ich nie nur auf ein einzelnes Detail. Der Hals bestimmt das Spielgefühl, die Brücke die Geometrie der Saiten, der Sattel die saubere Auflage am ersten Bund und die Pickups machen das Ganze überhaupt erst hörbar. Genau deshalb kann ein Instrument optisch völlig in Ordnung wirken und trotzdem unausgeglichen, schwammig oder schwer spielbar sein.
Für den praktischen Alltag hilft es, den Aufbau in drei Systeme zu denken: Mechanik, Spielbarkeit und Elektronik. Sobald eines davon aus dem Gleichgewicht gerät, merkt man es sofort beim Stimmen, Bending oder im Ton.
| Bauteil | Aufgabe | Woran man Probleme merkt |
|---|---|---|
| Hals und Halsstab | Halten die Halskrümmung und damit die Grundgeometrie | Schnarren, zu hohe Saitenlage oder ein schwammiges Spielgefühl |
| Sattel | Führt die Saiten sauber vom Kopf zur Mensur | Stimmprobleme bei offenen Saiten, Klemmen beim Stimmen |
| Brücke und Saitenreiter | Bestimmen Saitenlage und Oktavreinheit | Unsaubere Intonation, zu hoher oder zu tiefer Saitenstand |
| Mechaniken | Sorgen für zuverlässiges Stimmen und Halt der Stimmung | Saiten rutschen, verstimmen sich nach Bends oder Tremolo-Einsatz |
| Pickups und Elektronik | Wandeln die Saitenschwingung in ein Signal um | Zu wenig Output, Brummen, unausgewogener Lautstärkeverlauf |
Wenn dieses Zusammenspiel klar ist, wird auch verständlich, warum eine gute Grundeinstellung mehr ist als ein bisschen Schrauben drehen. Als Nächstes braucht man dafür vor allem das richtige Werkzeug und etwas Geduld.

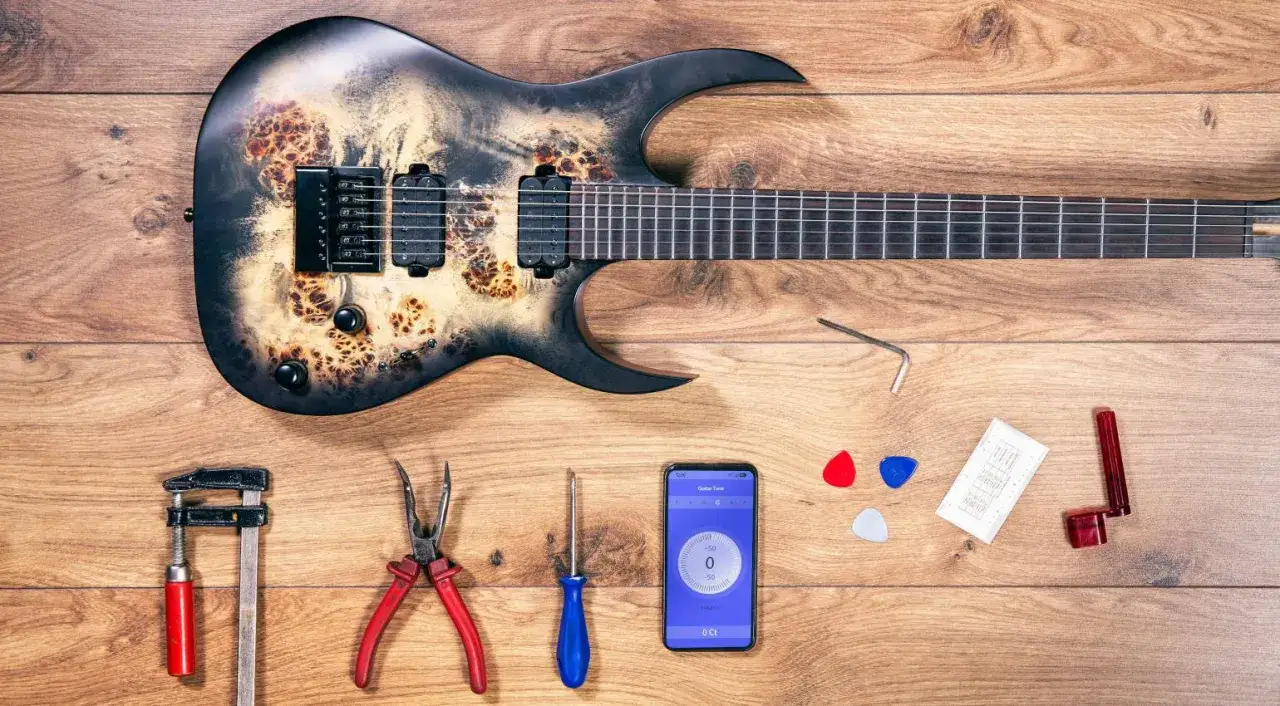

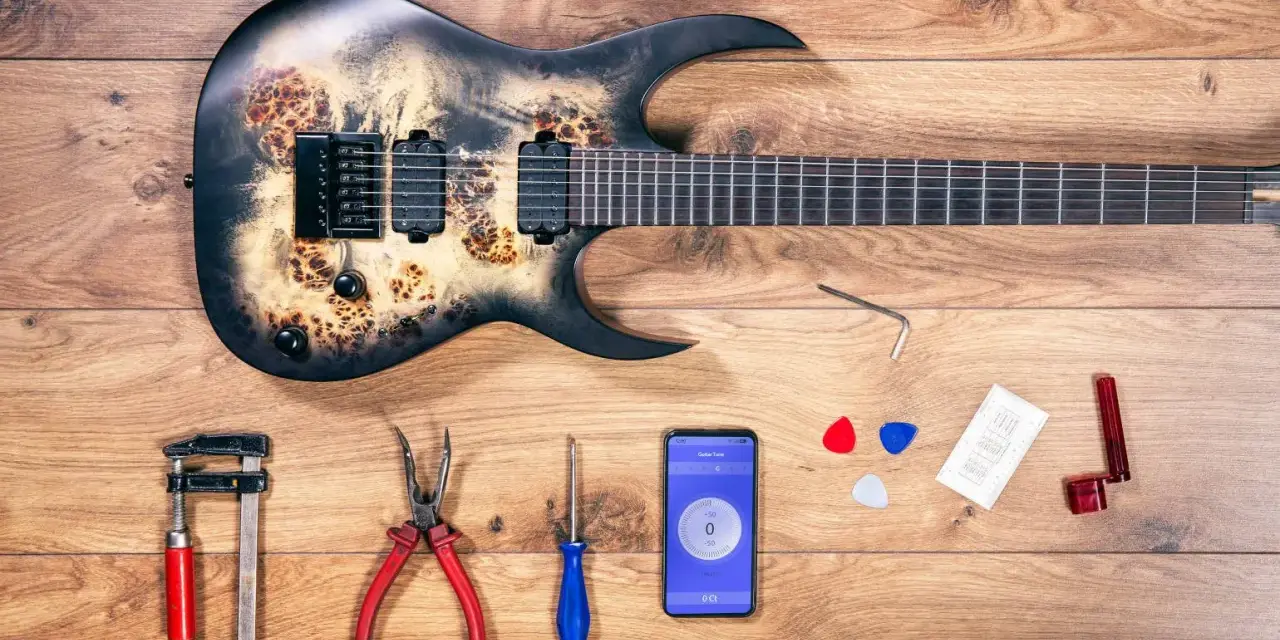

Was ich vor dem Setup bereitlege
Für ein ordentliches Setup brauche ich keinen ganzen Werkstatttisch, aber ein paar Dinge sollten griffbereit sein. Ein Stimmgerät ist Pflicht, dazu ein Lineal oder eine kleine Stahllehre, ein passender Inbus für den Halsstab und die Brücke, ein Schraubendreher für die Pickups und idealerweise eine Fühlerlehre für präzise Messungen.
Ich halte außerdem eine Saitenkurbel, einen Seitenschneider und ein Tuch bereit. Der wichtigste Punkt ist aber ein banaler: Der Schraubendreher muss zum Schraubenkopf passen. Ein ausgenudelter Kopf kostet am Ende mehr Nerven als jedes zu teure Werkzeug.
- Stimmgerät oder Tuner-App mit zuverlässiger Anzeige
- Lineal mit mm-Skala, möglichst bis 150 mm
- Capo für die Messung der Halskrümmung
- Passender Inbusschlüssel für Halsstab und Reiter
- Kreuz- oder Schlitzschraubendreher je nach Pickup und Brücke
- Fühlerlehre für kleine Spaltmaße
- Saitenkurbel, Seitenschneider und weiches Tuch
Gerade wenn du mit tieferen Tunings arbeitest, lohnt sich ein Blick auf die Saitenstärke schon vor dem Aufziehen. Das spart später doppelte Arbeit, weil Hals, Brücke und Intonation nicht für jede Stärke gleich reagieren.
So stelle ich eine E-Gitarre Schritt für Schritt ein
Ich arbeite immer in derselben Reihenfolge, weil sich die Werte gegenseitig beeinflussen. Wer die Oktavreinheit vor der Halskrümmung einrichtet, muss häufig noch einmal von vorn anfangen. Wer die Saitenlage erst nach den Pickups anfasst, verschiebt wieder den ganzen Abstand.
-
Neue Saiten aufziehen und auf Zielstimmung bringen. Danach dehne ich sie leicht, damit sie sich nicht erst auf der Bühne setzen. Ein frischer Satz muss sich erst stabilisieren, bevor man ernsthaft misst.
-
Halskrümmung prüfen. Ich setze einen Capo am ersten Bund, drücke die tiefe E-Saite am letzten Bund nieder und messe am 8. Bund den Abstand zwischen Saite und Bundstäbchen. Als Startpunkt funktionieren bei vielen E-Gitarren etwa 0,20 bis 0,30 mm; flachere Hälse brauchen meist weniger, Vintage-Hälse eher etwas mehr.
-
Saitenlage einstellen. Gemessen wird bei E-Gitarren klassisch am 17. Bund. Ein brauchbarer Startpunkt liegt oft bei rund 1,6 mm auf der hohen E-Saite und zwischen 1,6 und 2,0 mm auf der tiefen E-Saite. Fender nennt für viele moderne Instrumente genau solche Größenordnungen als Ausgangsbasis, nicht als Dogma.
-
Oktavreinheit korrigieren. Ich vergleiche den Flageolett-Ton am 12. Bund mit dem gegriffenen Ton am 12. Bund. Ist der gegriffene Ton zu hoch, muss die Saite länger werden; ist er zu tief, muss sie kürzer werden. Das ist der Punkt, an dem sich viele Gitarren erst wirklich „richtig“ anfühlen.
-
Pickup-Höhe feinjustieren. Erst wenn Mechanik und Geometrie passen, richte ich die Tonabnehmer aus. Zu nah an den Saiten kann der Magnetzug die Schwingung stören, zu weit weg kostet das Signal Druck und Klarheit.
-
Zum Schluss alles im Spieltest prüfen. Ich spiele offene Akkorde, Bends, tiefe Lagen und hohe Lagen, weil manche Fehler nur unter Zug auffallen. Erst wenn das Instrument dort sauber arbeitet, ist das Setup wirklich abgeschlossen.
| Bereich | Guter Startwert | Messpunkt |
|---|---|---|
| Halskrümmung | 0,20 bis 0,30 mm | Am 8. Bund bei gedrücktem letztem Bund |
| Saitenlage | 1,6 bis 2,0 mm | Am 17. Bund |
| Oktavreinheit | 12. Bund exakt zur Oktave | Flageolett und gegriffener Ton vergleichen |
| Pickup-Höhe | Je nach Typ etwa 1,6 bis 2,4 mm | Mit gedrücktem letzten Bund messen |
Wenn diese Basis stimmt, wird der Rest deutlich einfacher. Dann entscheidet nicht mehr Zufall, sondern nur noch die Feinabstimmung zwischen Brücke, Sattel und Saitenstärke.
Brücke, Sattel und Saitenstärke richtig zusammenbringen
Hier steckt oft mehr Arbeit drin, als viele erwarten. Eine Hardtail-Brücke ist im Setup meist am unkompliziertesten, ein Vintage-Tremolo braucht schon mehr Geduld und ein Floyd-Rose-System verzeiht wenig, wenn etwas nicht sauber zusammenspielt. Gerade im Bereich alternativer Musik, in dem oft zwischen Standard, Drop-D und tieferen Tunings gewechselt wird, merkt man den Unterschied sofort.
| Brückentyp | Vorteil | Setup-Aufwand | Worauf ich achte |
|---|---|---|---|
| Hardtail | Stabil, direkt, wenig Wartung | Niedrig | Saitenlage und Oktavreinheit |
| Vintage-Tremolo | Flexibel und klanglich lebendig | Mittel | Federbalance, Reibung am Sattel, Tuning-Stabilität |
| Locking-Tremolo | Extrem stabil bei starkem Tremolo-Einsatz | Hoch | Feinabstimmung, Federn, Sattel, Messerkanten |
Bei der Saitenstärke ist der Effekt nicht nur spielerisch, sondern auch technisch. Ein Satz 9-42 fühlt sich weicher an und ist leichter zu biegen, liefert aber meist etwas weniger Druck. 10-46 klingt oft voller und etwas kräftiger, braucht dafür aber mehr Zug und passt nicht automatisch zum alten Setup. D'Addario weist zu Recht darauf hin, dass eine Gitarre immer auf die gewählte Stärke eingestellt sein sollte, statt Saiten einfach nur zu wechseln und den Rest zu ignorieren.
Ein Sattel, der zu eng gekerbt ist, macht sich oft zuerst durch klemmende Stimmung bemerkbar. Die Saite springt dann beim Stimmen oder Bending nicht sauber zurück, und das Problem wirkt auf den ersten Blick wie ein Tuner- oder Brückenfehler. In der Praxis sitzt die Ursache aber häufig ganz vorne am Hals.
Pickup-Höhe und Elektronik fein abstimmen
Die Pickup-Höhe wird gern als Nebensache behandelt, ist es aber nicht. Zu hohe Tonabnehmer können die Saite magnetisch bremsen und sogar für seltsam schiefe Töne sorgen, zu tiefe Tonabnehmer machen das Signal dünn und leise. Ich messe deshalb immer bei gedrücktem letzten Bund und gleiche beide Seiten einzeln ab.
Als Startwerte funktionieren bei vielen E-Gitarren recht brauchbare Standardmaße. Fender nennt für klassische Single-Coils ungefähr 2,0 mm auf der Bassseite und 1,6 mm auf der Diskantseite; bei Humbuckern liegt der Startpunkt oft bei etwa 1,6 mm auf beiden Seiten. Danach entscheide ich nicht nach Theorie, sondern nach Ohr und Verstärker.
| Pickup-Typ | Bassseite | Diskantseite | Klangliche Tendenz |
|---|---|---|---|
| Standard Single-Coil | 2,0 mm | 1,6 mm | Offen, klar, mit mehr Luft |
| Vintage-Style Single-Coil | 2,4 mm | 2,0 mm | Etwas runder und weniger aggressiv |
| Humbucker | 1,6 mm | 1,6 mm | Direkter Output, komprimierter Charakter |
Nach der mechanischen Einstellung prüfe ich noch die Elektronik: Pickup-Wahlschalter, Volume-Poti, Tone-Poti und Klinkenbuchse. Ein kratzendes Poti oder eine wackelige Buchse wird oft erst bemerkt, wenn alles andere schon eingestellt ist. Genau dann ist es ärgerlich, weil die Ursache nicht im Setup, sondern im Signalweg liegt.
Typische Fehler, die man leicht für ein Setup-Problem hält
Viele Probleme klingen ähnlich, haben aber sehr unterschiedliche Ursachen. Ich nutze deshalb gern eine einfache Zuordnung: Offene Saiten, die schnarren, deuten oft auf den Sattel; Probleme in höheren Lagen sprechen eher für Saitenlage oder Bundthemen; eine falsche Oktavreinheit fällt besonders am 12. Bund auf.
| Symptom | Wahrscheinliche Ursache | Erster Check |
|---|---|---|
| Offene Saiten schnarren | Sattel zu tief oder Sattelkerbe rau | Nur leere Saiten testen |
| Schnarren vor allem ab dem 12. Bund | Saitenlage zu niedrig oder Bundunebenheit | Halskrümmung und Brücke prüfen |
| 12. Bund stimmt nicht zur Oktave | Oktavreinheit falsch eingestellt | Saitenreiter vor- oder zurückbewegen |
| Ton klingt dünn oder matt | Pickups zu tief oder Elektronik liefert zu wenig Signal | Pickup-Höhe und Potis prüfen |
| Stimmung kippt nach Bends oder Tremoloeinsatz | Reibung am Sattel oder instabile Mechaniken | Saitenführung und Wicklungen ansehen |
Zum Profi gehe ich, sobald sich ein Problem trotz sauberer Grundeinstellung nicht lösen lässt. Das gilt vor allem bei unebenen Bünden, verdrehten Hälsen, einem Halsstab am Anschlag oder einem Tremolo, das sich einfach nicht stabil einpendelt. Dann geht es nicht mehr um Feintuning, sondern um echte Werkstattarbeit.
- Bundabrichtung oder Neubundierung
- Sauberes Nachfeilen des Sattels
- Reparatur von stark hakenden Mechaniken
- Justage bei verdrehtem oder stark gekrümmtem Hals
- Elektrik mit Aussetzern, Brummen oder Wackelkontakt
Was ein sauberer Setup im Bandalltag wirklich wert ist
Ein gutes Setup zeigt seinen Wert nicht im stillen Zimmer, sondern im Proberaum und auf der Bühne. Sobald Temperatur, Luftfeuchtigkeit und Transport dazukommen, arbeiten Holz und Hardware weiter. Ich halte meine Gitarren deshalb nicht für dann gut eingestellt, wenn alles extrem niedrig steht, sondern wenn sie zuverlässig und reproduzierbar spielen.
Für den Alltag prüfe ich nach Saitenwechseln, bei deutlichen Wetterumschwüngen und spätestens dann, wenn ich auf ein anderes Tuning wechsle. Gerade wer häufig zwischen Standard, Drop-D und tieferen Stimmungen springt, fährt oft besser mit einer zweiten, passend eingestellten Gitarre als mit ständigen Notlösungen am gleichen Instrument. Ein stabiler Aufbau spart am Ende mehr Zeit als jede hektische Schrauberei vor dem Gig.
